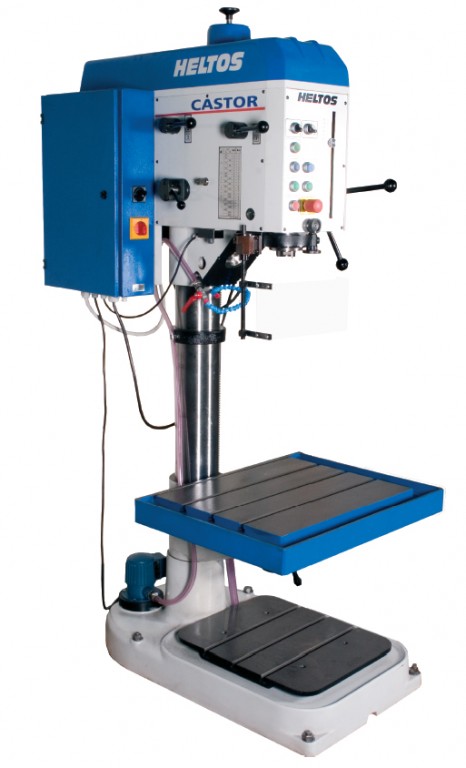

Säulenbohrmaschine VS 40-420 Castor

Die Bohrmaschinen der Reihe VS40 Castor und Pollux sind Bohren, Reiben und Gewindeschneiden in der Stück - sowie in Serienproduktion festgestellt. Das Spindelgehäuse mit dem Arbeitstisch sind vertikal verstellbar und um 360o drehbar. Die Maschinen VS40 werden laut der Art der Primärgetriebe in zwei Typen geteilt: Castor - elastisch Primärgetreibe: Pollux - mechanisch Primaärgetreibe.

Diese sind mit dem Hand- sowie Maschinenvorschub ausgestattet und zeichnen sich mit der stufenartigen Drehzahländerung der Spindel wie auch erreichen sie 12 (18) Grad. Die Drehzahländerung wird durch Hebel sowie durch Umschaltung der Elektromotordrehzahl versichert. Die Reihe Castor ist mit elastischem Primärgetreibe ausgestattet und die Schaltung wird durch Zahnkupplung versichert (Riemenverschiebung fällt ab).

Maschinenvorschübe schaltet man auch durch den Hebel. Automatische Maschienenvorschubskupplung versichert selbsttätige Ausschalfung des Vorschubes bei der Überlastung. Die Bohrtiefe wird auf einer Millimeterskalle aufgestellt. Die Maschienensteuerelemente werden in der Frontplatte konzentriet. Bohrspindel wird in Kugellagerungen gelagert und die Zurückversetzung des Spindelgehäuses vermittelt Spiralfeder. Die Maschineschmierung aller beweglichen Teile versichert die in der Spindelkasten eingebaute Schneckpumpe.
