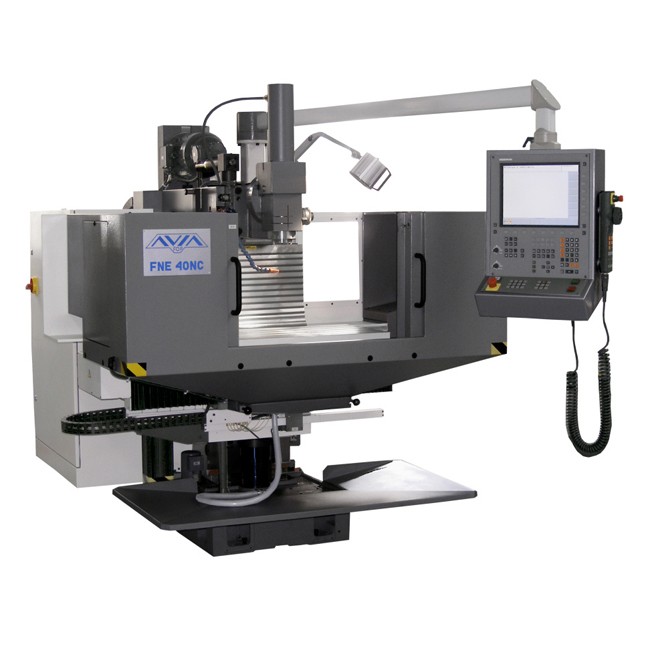

Frézky FNE 40NC
| ZÁKLADNÍ TECHNICKÁ DATA | FNE 40NC | |
| STŮL HORIZONTÁLNÍ: | ||
| Upínací plocha stolu | mm | 400/800 |
| T drážky : počet / šířka / rozteč | mm | 5/14/80 |
| Max. zatížení stolu | kg | 400 |
| PRACOVNÍ ROZSAH: | ||
| Podélný (X) | mm | 620 |
| Příčný (Y) | mm | 420 |
| Svislý (Z) | mm | 400 |
| Min./max. vzdálenost čela vertikálního vřetena od plochy stolu | mm | 420 |
| Digitální snímání polohy | - | |
| POSUVY: | ||
| Regulace posuvů | Plynulá regulace | |
| Pracovní posuv X/Y | m/min | 8 |
| Pracovní posuv Z | m/min | 6 |
| VŘETENO - HORIZONTÁLNÍ I VERTIKÁLNÍ: | ||
| Kužel vřetena | ISO | 40 |
| Max. otáčky horizontálního vřetena | ot/min | 4000 |
| Max. otáčky vertikálního vřetena standart/opce | ot/min | 4000/8000* |
| Výkon motoru vřetena S1 (100%) / S6 (25%) | kW | 6/- |
| Kroutící moment vřetena s1 (100%) | Nm | 153 |
| Hlavní motor | typ | Řízený měničem |
| HLAVA - VERTIKÁLNÍ: | ||
| Zdvih pinole | mm | 80 |
| Úhel natočení hlavy | stupně | ±45° |
| ŘÍDÍCÍ SYSTÉM CNC: | ||
| Heidenhain | typ | TNC 320 |
| Heidenhain | typ | iTNC 530 analogový |
| VŠEOBECNÉ ÚDAJE: | ||
| Upínání nástroje ve vřetenu | Hydraulické | |
| Hmotnost stroje | kg | 2100 |
| Rozměry stroje X/Y/Z | cm | 195/220/200 |
* jako zvláštní příslušenství při použití vertikální rychlo-otáčkové hlavy s vlastním pohonem.
Standardní příslušenství:
- Vertikální a horizontální vřetena
- kuličkové šrouby ve 3 osách
- Instalace chlazení nástroje
- osvětlení pracovního prostoru
- kryty vedení
- valivá vedení ve 3 osách
- kryty pracovního prostoru
- sada klíčů
- koncovky pro upínání držáků nástrojů – 3 ks
- Návod k obsluze a ovládání stroje
Zvláštní příslušenství:
- Lineární pravítka HEIDENHAIN ve 3 osách
- 3D sonda pro měření nástroje
- Sonda pro měření obrobku
- otočné stoly CNC ( 4- osa)
- Elektronické ruční kolečko
- programování CAD/CAM
- rychootáčková vertikalní hlava s vlastním pohonem (8000 ot/min)
- Otočné stoly - ruční
- Dělící přístroj s koníkem
- Drážkovací hlava
- Vyvrtávací hlava
- Stolní deska
- Úhlový stůl
- Upínky,svěráky, držáky, upínací trny
- Další příslušenství dle přání zákazníka
