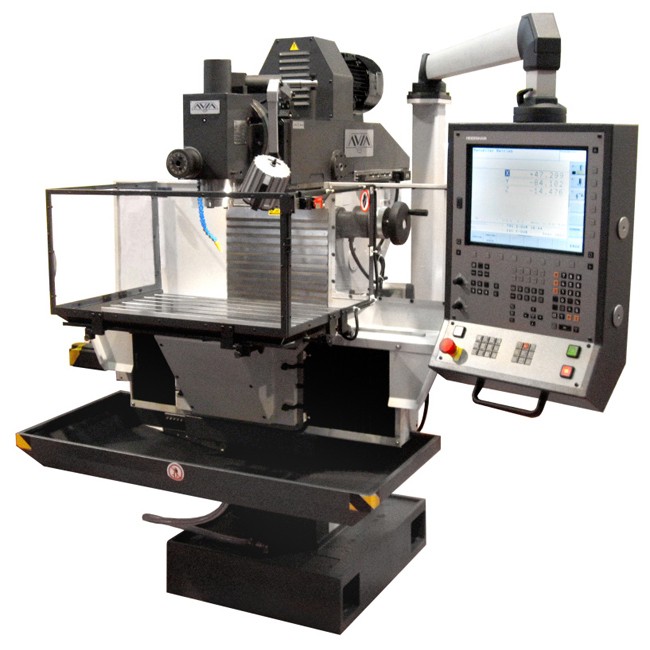

Frézky FNX 30NC
| ZÁKLADNÍ TECHNICKÁ DATA | FNX 30NC | |
| STŮL: | ||
| Upínací plocha stolu | mm | 715x710 |
| T drážky : počet / šířka / rozteč | mm | 5/14/63 |
| Max. zatížení stolu | kg | 200 |
| PRACOVNÍ ROZSAH: | ||
| Podélný (X) | mm | 400 |
| Příčný (Y) | mm | 315 |
| Svislý (Z) | mm | 350 |
| Min./max. vzdálenost čela vřetena od plochy stolu | mm | 100/450 |
| POSUV: | ||
| Pracovní posuv X/Y/Z | m/min | 5 |
| Regulace posuvů | Plynulá regulace | |
| VŘETENO - HORIZONTÁLNÍ A VERTIKÁLNÍ: | ||
| Kužel vřetena | ISO | 40 |
| Max. otáčky horizontálního vřetena | ot/min | 3000 |
| Max. otáčky vertikálního vřetena | ot/min | 3000 |
| Regulace otáček | Plynulá regulace | |
| Výkon motoru vřetena S1 (100%) | kW | 5,5 |
| Kroutící moment vřetena s1 (100%) | Nm | 48 |
| Hlavní motor | typ | - |
| Drážky nástrojů | DIN | 2080 |
| Upínání a povolování nástroje | Ruční | |
| HLAVA VERTIKÁLNÍ: | ||
| Zdvih pinole | mm | 80 |
| Úhel natočení hlavy | stupně | ±45° |
| ŘÍDÍCÍ SYSTÉM CNC: | ||
| Heidenhain | typ | TNC 320 |
| VŠEOBECNÉ ÚDAJE: | ||
| Hmotnost stroje | kg | cca 1400 |
| Rozměry stroje | cm | 160/120/190 |
Standardní příslušenství:
- Ruční kolečka ve 3 osách
- kuličkové šrouby ve 3 osách
- valivá vedení ve 3 osách
- Kryty vedení
- Vertikální a horizontalní vřeteno
- Instalace chlazení nástroje
- Auto. systém mazání vedení (pouze FNX 30NC),
- Nádrž na chladící kapalinu
- Kryty pracovního prostoru
- Osvětlení pracovního prostoru 24V
- Standartní nátěr RAL 7024/7035
- Návod k obsluze a ovládání stroje
- CE prohlášení o shodě
Zvláštní příslušenství:
- Lineární pravítka HEIDENHAIN ve 3 osách
- 3D sonda pro měření nástroje
- Sonda pro měření obrobku
- Otočné stoly CNC ( 4- osé)
- Elektronické ruční kolečko
- Software - CAD/CAM
- Rychlo-otáčková vertikální hlava s vlastním pohonem (8000 ot/min)
- Otočné stoly - ruční
- Dělící přístroj s koníkem
- Drážkovací hlava
- Vyvrtávací hlava
- Stolní deska
- Úhlový stůl
- Trny, upínky, svěráky, držáky,
- Další příslušenství dle přání zákazníka
