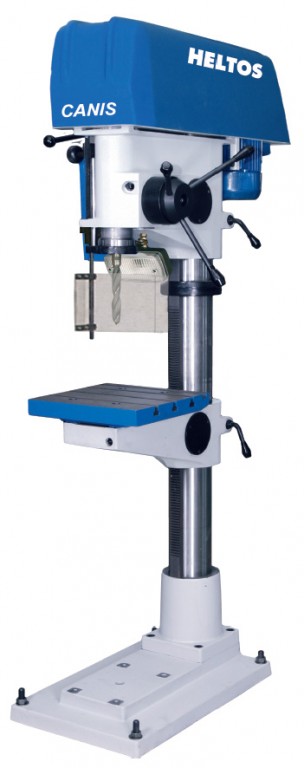

Wiertarki słupowe VS 20 B

Pierwotny typoszereg wiertarek tzw. typoszereg slavonicki składał się z wiertarek VS32B i wiertarek typoszeregu 20, tj.V20B-wykonanie stołowe,VS20B-wykonanie słupowe i VR4/20B - zestaw czterech wiertarek na wspólnym stole /wykonanie szeregowe/. Wspólnym znakiem tych wiertarek jest ich niezawodność eksploatacyjna, sztywna konstrukcja, stopniowa zmiana obrotów z posuwem ręcznym i maszynowym. Wszystkie są przeznaczone do wiercenia, rozwiercania i gwintowania z głowicą rewersacyjną w produkcji jednostkowej i seryjnej.

Konstrukcję tworzy żeliwna podstawa, z której wychodzi stalowa kolumna, na której jest obrotowo zamocowany wrzeciennik, a w przypadku wykonania słupowego konsola ze stołem. Wrzeciennik, a w przypadku wykonania słupowego również konsola, są przestawiane pionowo i obrotowe o 360 stopni wokół kolumny.

Napęd skrzynki przekładniowej wykonany jest pasem klinowym od silnika elektrycznego z możliwością napinania pasa napędowego. Maszyny są wyposażone w 15 stopni obrotów. Zmiany obrotów zapewniane są dwoma ręcznymi dźwigniami w kombinacji z pasem napędowym. Cztery stopnie posuwów maszynowych przełączane są dźwignią ręczną. Również dźwignią wykonywane jest załączanie i wyłączanie automatycznego sprzęgła posuwu. Sprzęgło automatyczne zabezpiecza również samoczynne wyłączenie posuwu, które jest określane przy nastawieniu. Takie automatyczne wyłączenie posuwu uruchomione zostanie w przypadku nadmiernego stępienia lub złamania narzędzia. Posuw można kiedykolwiek wyłączyć ręcznie. Głębokość wiercenia nastawiana jest na milimetrowej podziałce. Wrzeciona pasowane są w łożyskach kulkowych, a ich powrót do pozycji górnej zabezpieczony jest za pomocą sprężyny zwrotnej.

Smarowanie wszystkich części ruchomych zapewnione jest cyrkulacyjną pompą ślimakową, która umieszczona jest wewnątrz wrzeciennika. W przypadku wykonania słupowego stół pasowany jest obrotowo na konsoli i umożliwia zamocowanie w pozycji pionowej i poziomej.

Wyposażenie elektryczne skoncentrowane jest w szafie elektro, która zapewnia ochronę silnika i jednocześnie zabezpiecza wiertarkę przed samoczynnym uruchomieniem po zaniku napięcia. Wyposażenie elektryczne w pełni odpowiada wszystkim przepisom UE. Ciecz chłodząca dostarczana jest do stołu roboczego pompą elektryczną umieszczoną w podstawie maszyny. Ciecz cyrkuluje w zamkniętym obiegu i jest regulowana zaworem.



DANE TECHNICZE
VS 20 B
Šrednica wiercenia 600 Mpa mm 20
MORSE - Spindelzahl
1
Głębokość wiercenia mm 160
Stożek we wrzecionie MORSE 3
Wskażnik głębokości wiercenia
skala
Zderzak głębokości wircenia
dokładne nastawienie
Pow. mocująca stołu - pozioma mm 320 x 320
- pionowa
-
T - rówki mm 3 x sz.14, rozstaw 112
Odleg. wrzeciona od pow. mocującej st. (maks.-min.) mm 500 / 150
Odległość wrzeciona od słupa mm 250
Średnica słupa mm 110
Przesuw pionowy wrzeciennika mm 350
Przesuw konsoli ze stołem mm -
Pionowe przestawienie stołu i wrzeciennika
zębatką + zębnik
Obroty wrzeciona:
-
- ilość stopni
15
- zakres obrotów obr/min 71 - 2800
Kierunek obracania wrzeciona
prawy-lewy
Rodzaj przełożenia
giętkie (pasek klinowy)
Przesuwy:
ręczne / maszynowe
- ilość stopni
4
- zakres posuwu mm/obr 0,08 - 0,32
typ sprzęgła
mechaniczne
Max. osiowy nacisk na wrzeciono N 4000
Motor V 3 x 400
Silnik: obroty/moc obr/min/kW 1400 / 1,5
Chłodzenie
Zaw. 20 l; wyd. 30 l/ min
Wymiary gabarytowe (sz. x d. x w) mm 565 x 1045 x 1980
Waga wiertarki netto/brutto kg 545 / 610
Wymiary transportowe (sz. x d. x w) mm 700 x 1300 x 2200
