Колонный сверлильный станок VS 32 Saturn

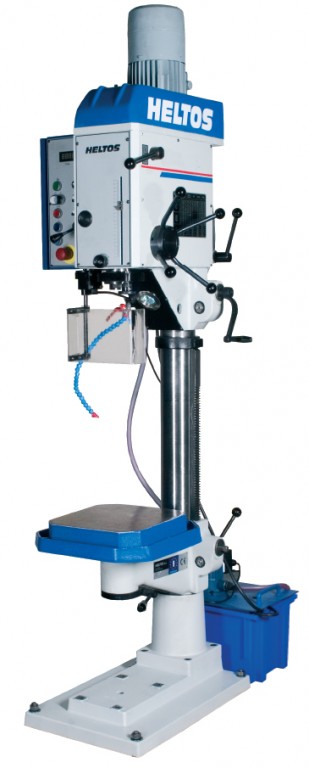

Колонный сверлильный станок VS32 SATURN, HERKULES От своих предшественников станок унаследовал жёсткость конструкции и эксплуатационную надёжность. Он разработан на основе типов VS32B и VS25. Сверлильный станок VS32 SATURN, HERKULES предназначен для сверления, развёртывания и нарезки резьбы при штучном и серийном производстве. В соответствии с первичной передачей сверлильные станки VS32 разделяются на типы SATURN и HERKULES. Первичная передача клиновидным ремнем = HERKULES. Первичная передача зубчатыми колёсами = SATURN.

Шпиндельная головка настраивается вертикально и вращается вокруг колонны. Станок оборудован частотным преобразователем, который с помощью рычага контрпривода сообщает станку два ряда оборотов в диапазоне 80-2000 об/мин. Корпус шпиндельной головки представляет собой монолитное целое. Редуктор машинной подачи - совершенно новая конструкция, переключается с помощью рычага ручной подачи и кнопки на панели управления.

В отличие от своих предшественников станок оборудован электромагнитной муфтой. Машинная подача выключается кнопкой на панели управления (в любое время) или наездом на концевой включатель при настройке глубины сверления. При превышении максимального давления на шпиндель, затуплении инструмента происходит автоматическое выключение машинной подачи. Станок оснащён устройством освобождения инструмента из шпинделя без использования выбивного клина. Глубина сверления настраивается с помощью миллиметровой шкалы. Шпиндель установлен в шариковых подшипниках.



ТЕХНИЧЕСКИЕ ДАННЫЕ
VS 32 Saturn
Диаметр сверления стали 600 МПа мм 32
Глубина сверления мм 180
Конус шпинделя MORSE 4
Указатель глубины сверления
шкала
Упор глубины сверления
точная настройка
Полезная поверхность стола - горизонтально мм 320 x 320
Т - пазы
3 x ш 14; шаг 80
Расстояние шпинделя от пол. площади стола макс.- мин. мм 900 / 180
Вылет шпиндельной головки мм 265
Диаметр колонны мм 120
Вертикальное движение шпиндельной головки мм 170
Вертикальное движение консоли со столом мм 410
Настройка по высоте стола и шпиндельной головки
зубчатым гребнем
Обороты шпинделя
плавное изменение (част. преобразователь)
- количество степеней
2
- предел числа оборотов об/мин 80 - 2800
Направление вращения шпинделя
правое - левое
Первичная передача
механическая (зубчатыми колёсами)
Подачи
ручные / машинные
- количество степеней
4
- диапазон подач мм/об 0,08 - 0,32
Тип муфты
электромагнитная
Макс. аксиальное давление на шпиндель H 9000
Двигатель В 3 x 400
Электродвигатель обороты/мощность об/мин/кВт 900 / 2,2
Охлаждение
Об. 20 л; мощность накачки 30 л/мин
Макс. размеры станка (Ш х Д х В) мм 650 x 1130 x 2300
Масса станка (нетто / брутто) кг 590 / 640
Размеры упаковки (Ш х Д х В) мм 690 x 1250 x 2380
