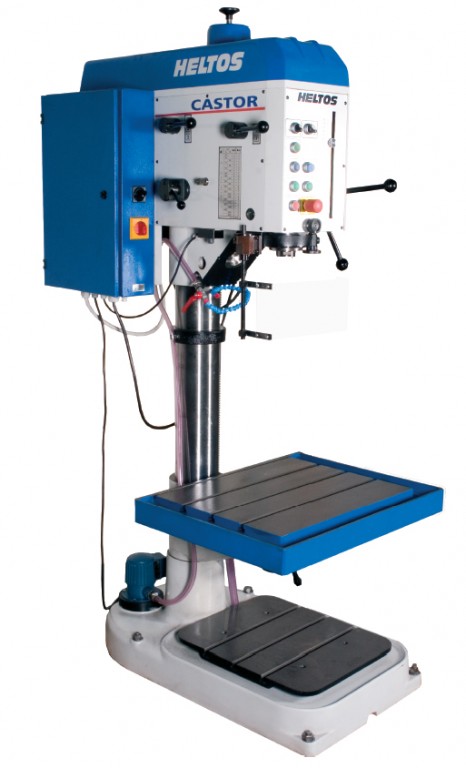

Stĺpová vŕtačka VS 40-420 Castor
Stĺpové vŕtačky VS 40-420 Castor sú určené pre vŕtanie, vystružovanie a rezanie závitov v kusovej a sériovej výrobe. Vreteník i pracovný stôl sú zvislo prestaviteľné a otočné okolo stĺpu o 360 stupňov. Stroje VS40 sa delia podľa druhu primárneho prevodu na dva typy: CASTOR - primárny prevod pružný. POLLUX - primárny prevod mechanický. Sú vybavené ručným i strojným posuvom a vyznačujú sa stupňovitou zmenou otáčok vretena a dosahujú 12-tich /18-tich/ stupňov.
Zmena otáčok je zaistená prostredníctvom pák a prepínaním otáčok elektromotoru. Rada stĺpovych vŕtaček CASTOR je vybavená pružným primárnym prevodom a radením primárneho prevodu je zaisťované pomocou zubovej spojky /odpadá presúvanie remeňov/. Strojné posuvy sa taktiež radia pomocou páky.
Automatická spojka strojného posuvu zaisťuje samočinné vypnutie posuvu pri preťažení. Hĺbka vŕtania sa nastavuje na milimetrovej stupnici. Ovládacie prvky strojov sú sústredené na čelnom panely stroja. Vreteno je uložené v presných guličkových ložiskách, špirálová pružina vracia vreteno do hornej polohy. Mazanie všetkých pohyblivých dielov je zaistený šnekovým čerpadlom. Elektrovýzbroj je sústredený v skrini a plne odpovedá všetkým predpisov EU.
| Technické údaje | VS 40-420 Castor | |
| Vrtací průměr do oceli 600 Mpa | mm | 40 |
| Vrtací hloubka | mm | 220 |
| Kužel ve vřetenu | MORSE | 4 |
| Ukazatel hloubky vrtání | stupnice | |
| Doraz hloubky vrtání | přesné nastavení | |
| Upínací plocha stolu - vodorovně | mm | 600 x 490 |
| T - drážky | 3 x š 14, rozteč 112 | |
| Vzd. vřetena od up. plochy stolu max-min | mm | 1000 / 180 |
| Vyložení vřeteníku | mm | 305 |
| Průměr sloupu | mm | 140 |
| Svislý pohyb vřeteníku | mm | 180 |
| Svislý pohyb konzoly se stolem | mm | 440 |
| Výškové nastavení stolu a vřeteníku | ozubeným hřebenem | |
| Otáčky vřetena | - | |
| - počet stupňů | 12 | |
| - rozsah otáček | ot/min | 56 - 2800 |
| Směr otáčení vřetena | pravé - levé | |
| Primární převod | pružný (kl. řemen) | |
| Posuvy | ruční / strojní | |
| - počet stupňů | 4 | |
| - rozsah posuvů | mm/ot | 0,11 - 0,45 |
| Typ spojky | elektromagnetická | |
| Max. axiální tlak na vřeteno | N | 11000 |
| Motor | V | 3 x 400 |
| Elektromotor otáčky/ výkon | ot/min/kW | 1400 / 2,2 |
| - | ||
| Chlazení | obj. 20l, č.v. 30l/ min | |
| Max. rozměr stroje (Š x D x V) | mm | 730 x 1130 x 2100 |
| Hmotnost stroje (ntto/btto) | kg | 660 / 725 |
| Rozměry obalů (Š x D x V) | mm | 1250 x 730 x 2200 |
